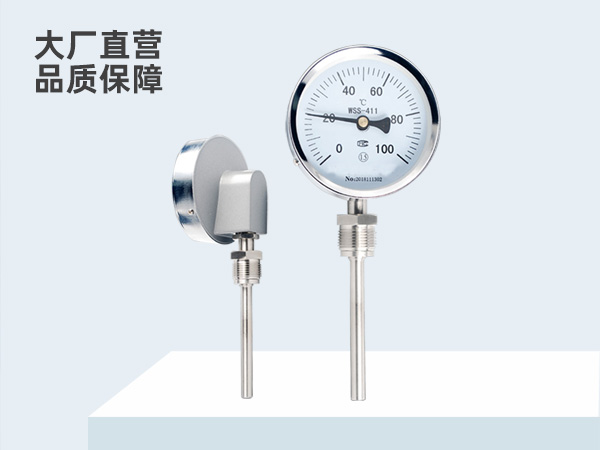

雙金屬溫度計

一、產品概述WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+600℃范圍內液體、蒸汽和氣體介質溫度，雙金屬溫度計結構形式分：徑向、軸向、萬
  • 電 話：18255089876
  • 傳 真：18255089876
  • 郵件：964369182@qq.com
Description

一、產品概述

WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+600℃范圍內液體、蒸汽和氣體介質溫度，雙金屬溫度計結構形式分：徑向、軸向、萬向圖1所示，不同的結構安裝是不一樣的。


二、主要特點

現場顯示溫度，直觀方便；安全可靠，使用壽命長；多種結構形式，可滿足不同要求。



三、工作原理

  雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。



四、技術參數

1、標度盤公稱直徑：60mm，100mm，150mm

2、精度等級：1.0，1.5

3、熱響應時間：≤40S

4、防護等級：IP55

5、角度調整誤差：角度調整誤差應不超過其量程的1.0%

6、回差：雙金屬溫度計回差應不大于基本誤差限的J.D值

7、重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限J.D值的1/2



五、測溫范圍

測量范圍℃適用范圍
工業、商業實驗室、小型
-80～+40√√
-40～+80√√
0～50√√
0～100√√
0～200√√
0～300√√
0～400√√
0～500√√
0～600√√


六、外形尺寸

形式ABCELd
軸向型652373-75
100
150
200
300
400
500
750
1000		Φ6
Φ8
Φ10
1052373-
1552373-
徑向型655011034
1055011034
1055011034
135°向型1052385-
1552385-
萬向型10523178120
15523178120


七、選型編碼

系列號 WSS
雙金屬溫度計
表盤公稱直徑 -3
Φ60
 -4
Φ100
 -5
Φ150
表盤形式 0
軸向（直型）
 1
徑向（角型）
 2
135°向（鈍角型）
 8
萬向（可調角型）
安裝固定形式 0
無固定裝置
 1
可動外螺紋
 2
可動內螺紋
 3
固定螺紋
 4
固定法蘭
 5
卡套螺紋
 6
卡套法蘭
保護形式-
普通型
 W
防護型
 F
防腐型


八、型號及規格
軸向型雙金屬溫度計

型號測溫范圍精度等級保護管材料規格安裝固定形式
DL
WSS-300
-40～+80
-80～+40
0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		1.51Cr18Ni9Ti
304
316
316L
哈氏C-276		Φ6075
100
150
200
300
400
500
750
1000		無固定裝置
WSS-400Φ100
WSS-500Φ150
WSS-301Φ60可動外螺紋
WSS-401Φ100
WSS-501Φ150
WSS-302Φ60可動內螺紋
WSS-402Φ100
WSS-502Φ150
WSS-303Φ60固定螺紋
WSS-403Φ100
WSS-503Φ150
WSS-304Φ60固定法蘭
WSS-404Φ100
WSS-504Φ150
WSS-305Φ60卡套螺紋
WSS-405Φ100
WSS-505Φ150
WSS-306Φ60
WSS-406Φ100卡套法蘭
WSS-506Φ150


徑向型雙金屬溫度計

型號測溫范圍精度等級保護管材料規格安裝固定形式
DL
WSS-310
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		1.51Cr18Ni9Ti
304
316
316L
哈氏C-276		Φ6075
100
150
200
300
400
500
750
1000		無固定裝置
WSS-410Φ100
WSS-510Φ150
WSS-311Φ60可動外螺紋
WSS-411Φ100
WSS-511Φ150
WSS-312Φ60可動內螺紋
WSS-412Φ100
WSS-512Φ150
WSS-313Φ60固定螺紋
WSS-413Φ100
WSS-513Φ150
WSS-314Φ60固定法蘭
WSS-414Φ100
WSS-514Φ150
WSS-315Φ60卡套螺紋
WSS-415Φ100
WSS-515Φ150
WSS-316Φ60
WSS-416Φ100卡套法蘭
WSS-516Φ150


萬向型雙金屬溫度計

型號測溫范圍精度等級保護管材料規格安裝固定形式
DL
WSS-480
-40～+80
-80～+40
0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		1.51Cr18Ni9Ti
304
316
316L
哈氏C-276		Φ10075
100
150
200
300
400
500
750
1000		無固定裝置
WSS-580Φ150
WSS-481Φ100可動外螺紋
WSS-581Φ150
WSS-482Φ100可動內螺紋
WSS-582Φ150
WSS-483Φ100固定螺紋
WSS-583Φ150
WSS-484Φ100固定法蘭
WSS-584Φ150
WSS-485Φ100卡套螺紋
WSS-585Φ150
WSS-486Φ100卡套法蘭
WSS-586Φ150


135°向型雙金屬溫度計

型號測溫范圍精度等級保護管材料規格安裝固定形式
DL
WSS-4200～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		1.51Cr18Ni9Ti
304
316
316L
哈氏C-276		Φ10075
100
150
200
300
400
500
750
1000		無固定裝置
WSS-520Φ150
WSS-421Φ100可動外螺紋
WSS-521Φ150
WSS-422Φ100可動內螺紋
WSS-522Φ150
WSS-423Φ100固定螺紋
WSS-523Φ150
WSS-424Φ100固定法蘭
WSS-524Φ150
WSS-425Φ100卡套螺紋
WSS-525Φ150
WSS-426Φ100卡套法蘭
WSS-526Φ150


備注：

選型須知：請?zhí)峁┬吞?hào)、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。選型舉例：萬向型雙金屬溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級
